PTFE內襯管路規範說明

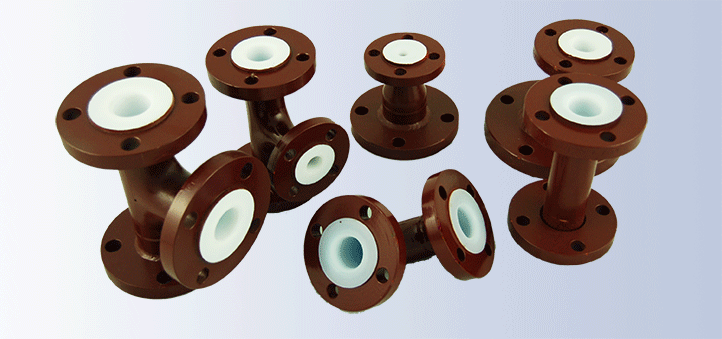

PTFE Lined Pipe & Fittings Specification

img_03

依據 ASTM F1545 Standard Specification for Plastic-Lind Ferrous Metal Pipe,Fittings, and Flanges之規範製作

材料規範:

鐵件部分的直管與管件皆由無縫鋼管焊接而成，並依據ASTM F1545標準。

材質

說明

 碳鋼 不鏽鋼 標準規格
法蘭

ANSI B16.5

ASTM A105

ANSI B16.5

ASTM A182

直管一固一活，管件雙固
直管

ANSI B36.10

ASTM A53/A106

ANSI B36.19

ASTM A312

1/2"~6" Sch40

8"~10"Sch30

over 12"Sch20


管件

ANSI B16.9 ASTMA106/A234

ANSI B16.9

ASTM A403
內襯

ASTM D4894/D4895

ASTM D4894/D4895
外觀

一層鋅粉底漆

兩層印度紅橡膠面漆

外部酸洗

(可依客戶需求指定油漆)



設計及製作要求:

管件焊接
所有鐵件管身焊接製作依據ＡＳＭＥ　Boiler及Pressure Vessel Code 第九款規定。



尺寸要求

ＰＴＦＥ內襯直管標準厚度：(單位：mm)

尺寸  1/2” 3/4”   1” 1-1/2” 2” 2-1/2” 3” 4” 5” 6” 8” 10” 12” 14”
ASTM管厚 -- -- 3.05 3.05 3.05 -- 3.05 3.05 -- 3.18 3.18 3.18 3.18 3.18
直管厚度 3 3 3 3 3 3 3 3.5 4.5 4.5 5 5.5 6.5 5.5
配管厚度 3 3 3 3 3 3 3 3 3 4 4 5 5 --



ＰＴＦＥ內襯翻口尺寸標準:(單位：mm）

尺寸  1/2” 3/4”   1” 1-1/2” 2” 2-1/2” 3” 4” 5” 6” 8” 10” 12” 14”
ASTM標準 31.8 39.7 47.6 68.3 87.3 -- 117.5 150.8 -- 203.2 255.6 311.2 365.1 393.7
翻口直徑 32 40 48 69 88 102 118 151 182 204 256 312 366 394


排氣孔:

每一支內襯管及管件都至少有一個直徑2mm的排氣孔，以釋放內襯PTFE管及鐵件之間的氣體，長度500mm以上之直管為兩個排氣孔，排氣孔位於兩端法蘭面至管件約50mm的位置，漸縮法蘭及法蘭沒有排氣孔。



前處理作業

鋼管管件在內襯ＰＴＦＥ前須經過噴砂處理，目的消除應力集中及去除表面氧化殘留物質，確保裡襯及外部塗裝作業能夠順利進行；管件外部噴砂後需達國際標準等級以上--SSPC-SP-10(Near White)，SIS B級 Sa 2 -1/2。


公差值

依據ASTM F1545 (TABLE 8)
長度公差 ±3.2mm
兩端法蘭螺孔偏心公差 ±1.6mm


檢測要求

水壓測試

壓力測試的值為最大工作壓力乘以1.5倍，當注滿清潔的水於管內並完全排出內部的空氣後，1分鐘達到測試的壓力並保持壓力3分鐘。



針孔測試

使用可以輸出20kV電壓的非破壞性高壓測試器進行測試。



外觀檢查

完成內襯作業後，確認成品的外觀、尺寸，檢驗塗裝表面需無氣泡、針孔、脫漆或其他瑕疵。如客戶對外部油漆有膜厚需求，使用膜厚計檢測。



包裝儲存

包裝
內部以清潔完成後於管口法蘭翻口面貼上保護貼，再以板封板保護。
